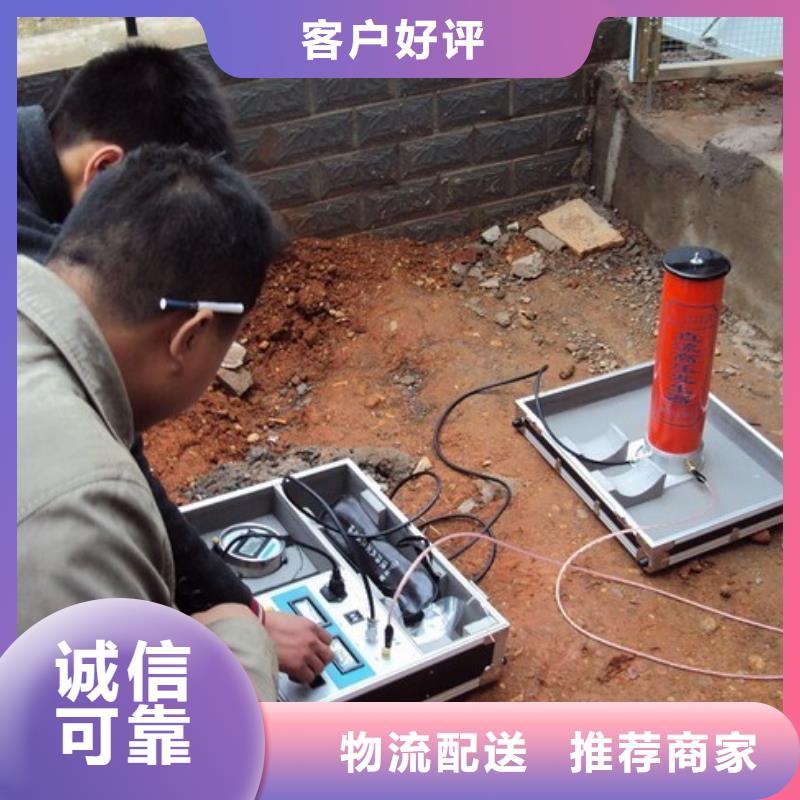

直流高压发生器操作步骤如做容性负载时，应接入限流电阻1试验器在使用前应检查其完好性，联接电缆不应有断路和短路，设备无破裂等损坏。2.将机箱、倍压筒放置到合适位置分别联接好电源线、电缆线和接地线，保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上(即一点接地)。严禁各接地线相互串联。为此，应使用DHV专用接地线。3.电源开关放在关断位置并检查调压电位器应在零位。过电压保护整定值一般为试验电压的1．1倍。4.空载升压验证过电压保护整定是否灵敏。5.接通电源开关，此时红灯亮，表示电源接通。6.按绿色按钮，则绿灯亮，表示高压接通。7.顺时针方向平缓调节调压电位器，输出端即从零开始升压，升至所需电压后，按规定时间记录电流表读数，并检查控制箱及高压输出线有无异常现象及声响。8.降压，将调压电位器回零后，随即按红色按钮，切断高压并关闭电源开关。9.对试品进行泄漏及直流耐压试验。在进行检查试验确认试验器无异常情况后，即可开始进行试品的泄漏及直流耐压试验。将试品、地线等联接好，检查无误后即打开电源。10.升压至所需电压或电流。升压速度以每秒3—5kV试验电压为宜。

直流高压发生器试验完毕，将电压调节旋钮调到起点，间隙球调回到零点，听到啪的一声，这是正常的放电现象，电压表头电压也会快速的降下来到0.3KV左右，这时我们再通过放电棒点在高压电缆处进行再次放电，电压表的电压会降至0V，保持几秒钟，就可以的拆除测试线了。5、做电缆故障试验时，先用电缆故障测距仪测出故障点距离，然后启动高压电源进行冲击故障，当间隙球有节奏的产生放电现象，控制在3-5秒放一次电，这时要停止高压输出，等待测试人员到故障点附近时，再进行高压冲击试验。六、使用与维护1、开箱时应检查设备外观是否完好，表计、调压器及接线是否松动。2、仪器保存在干燥处，长期不用，在重新使用前应用2500V兆欧表检查对地主绝缘，电阻值应≥1.5MΩ。七、配件清单1、30KV高压输出线 1根2、AC220V电源线 1根3、50KV放电棒 1支4、接地线 1根单位名称：青岛天正华意电气设备有限公司司地址：青岛平度市李园街道办事处平安路2号

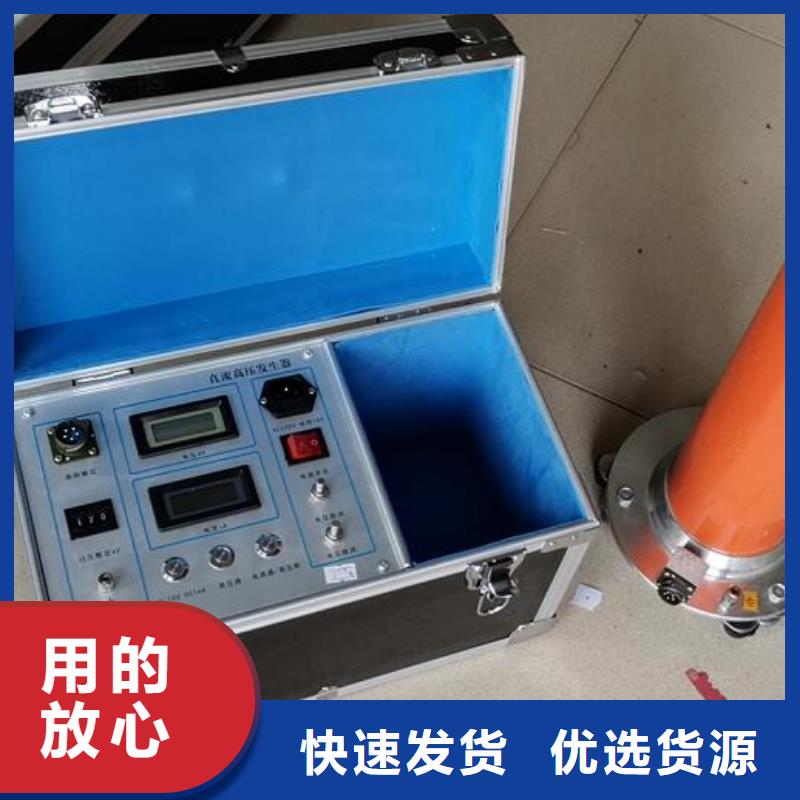

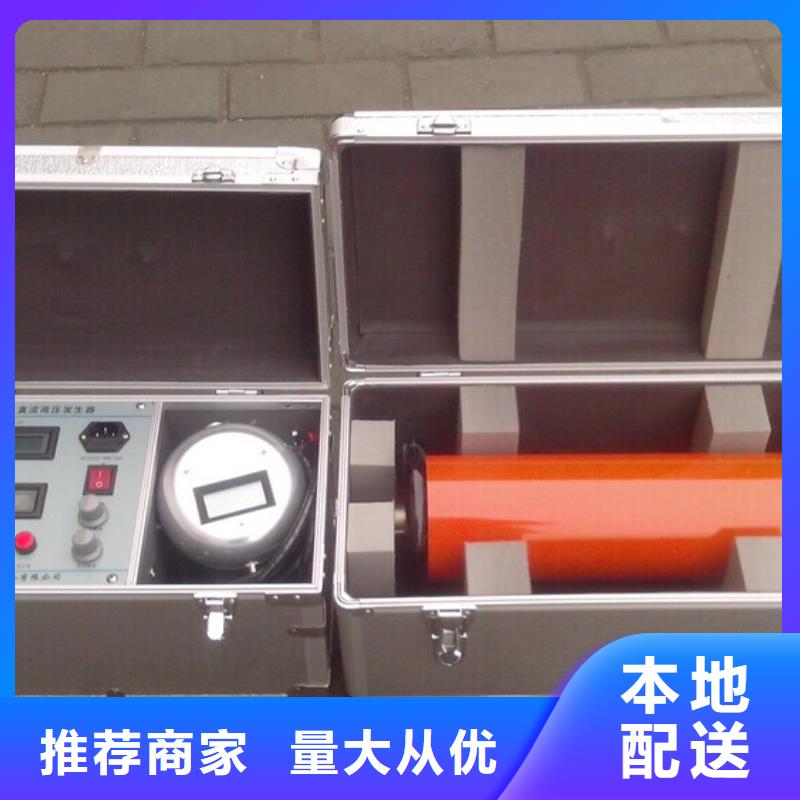

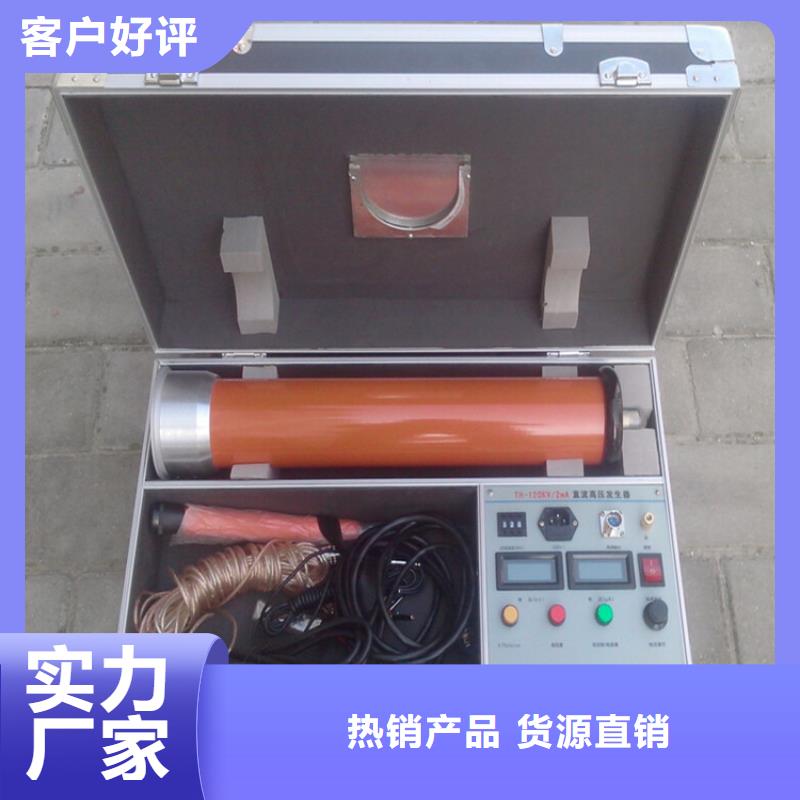

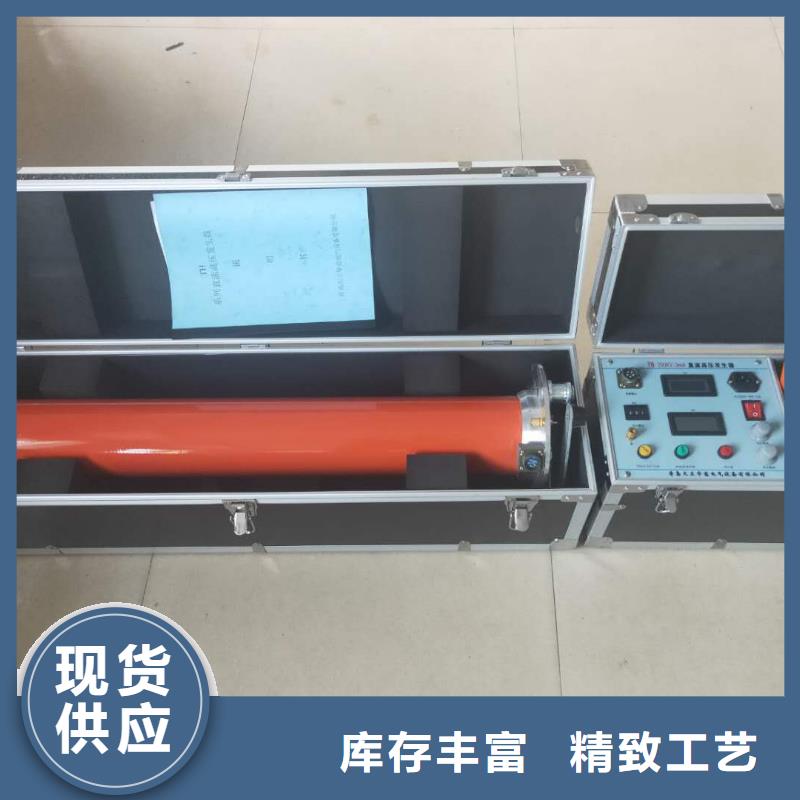

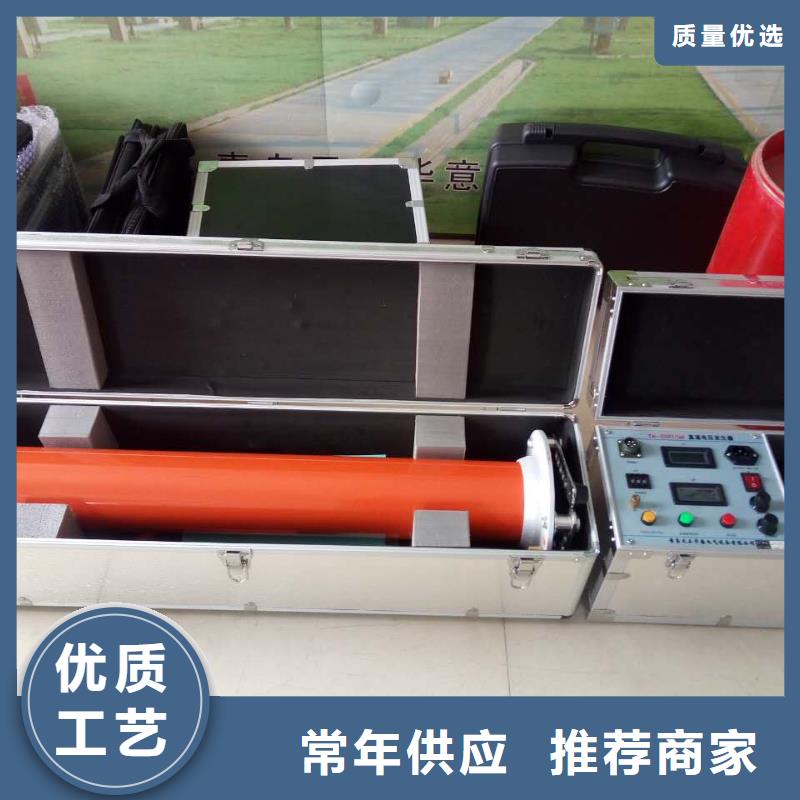

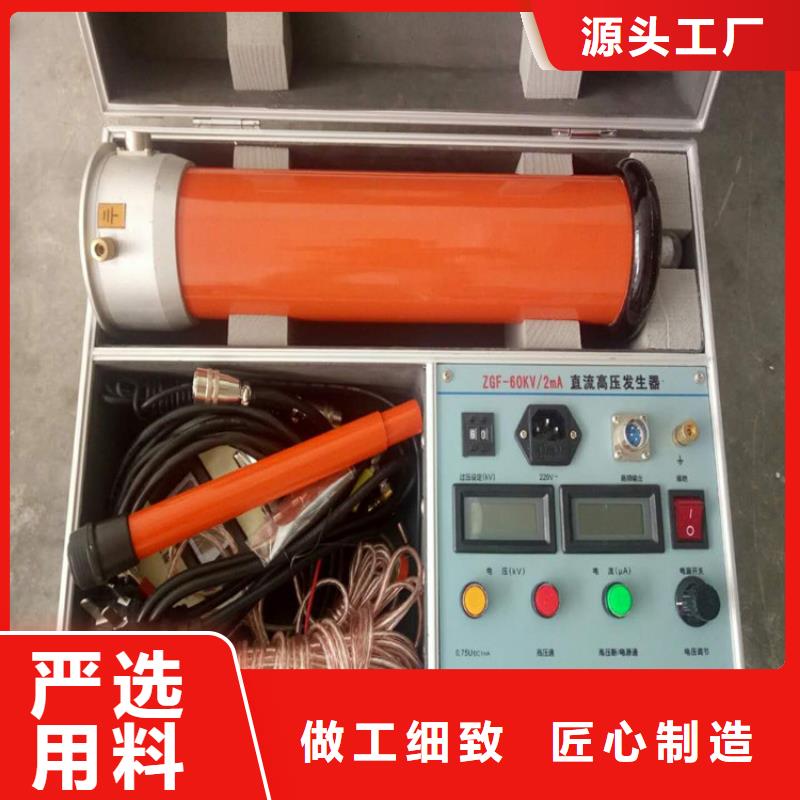

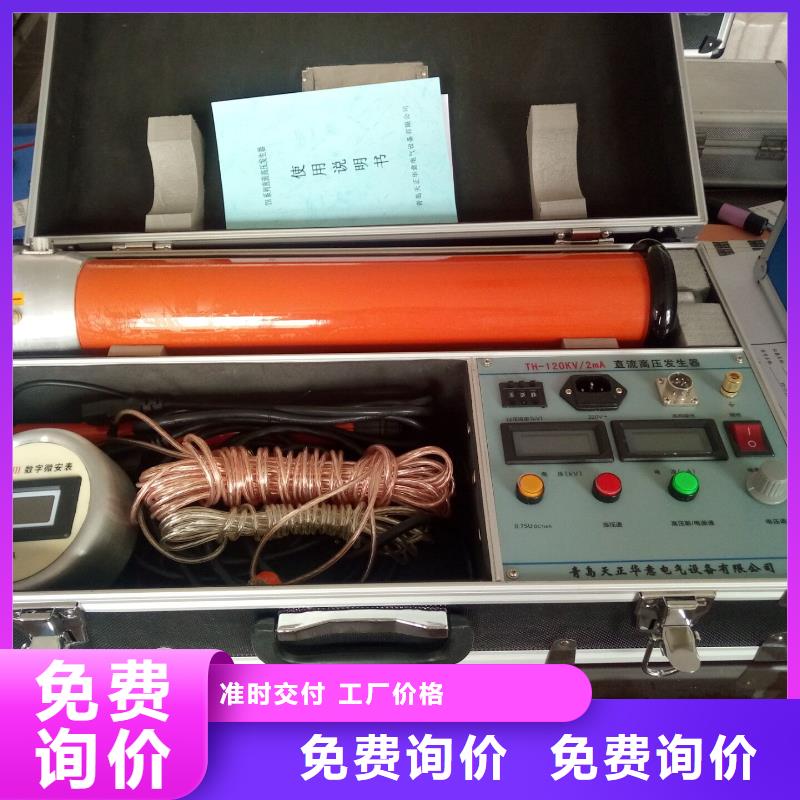

直流高压发生器 系列直流高压发生器是根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压试验器。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器等高压电气设备进行直流耐压试验。二、工作原理框图三、主要技术参数特点1．技术特点：机箱采用铝合金机箱。采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。采用电压大反馈，输出电压稳定度高，纹波系数≤1％。全量程平滑调压，电压调节细度好调节精度≤0.5％，稳定度≤1％，电压误差±（1.5％±2个字），电流误差±（1.5％±2个字）。升压电位器零起升压。 0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度±（3％±2个字）。过压保护采用拔码设定，一目了然，误差±2％。倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
